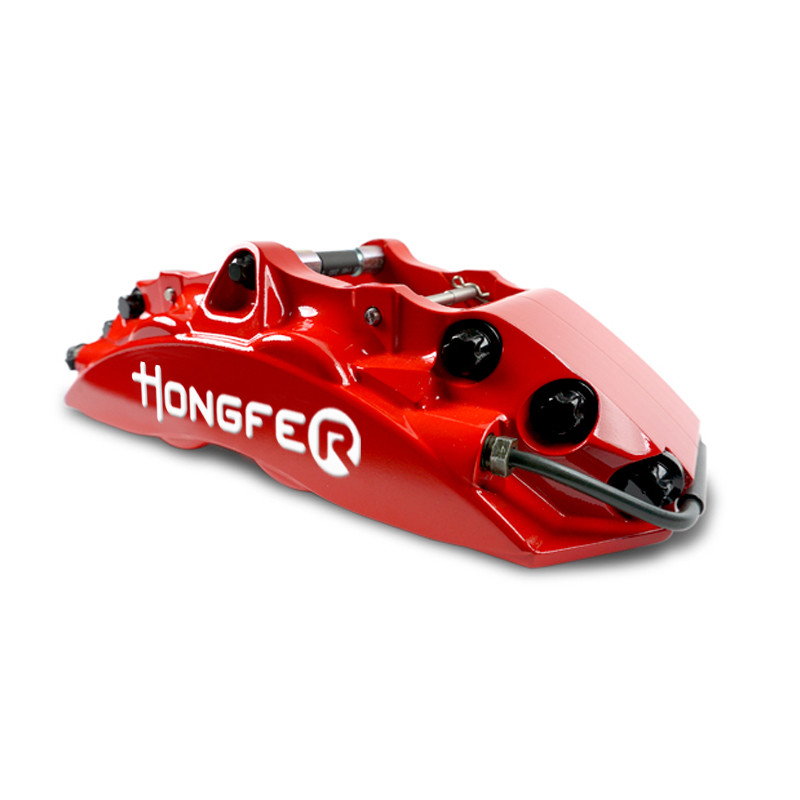

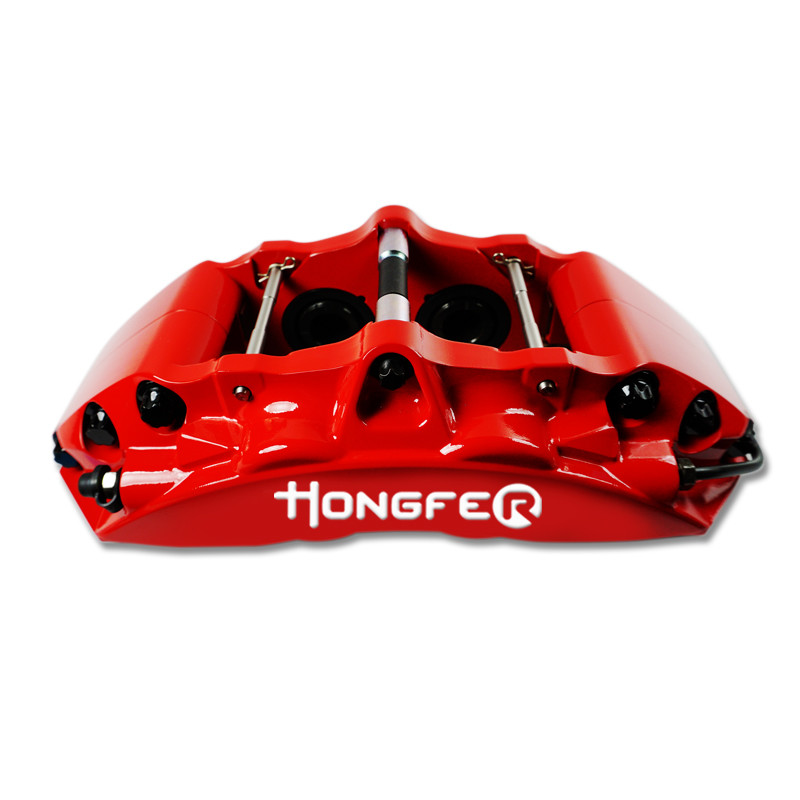

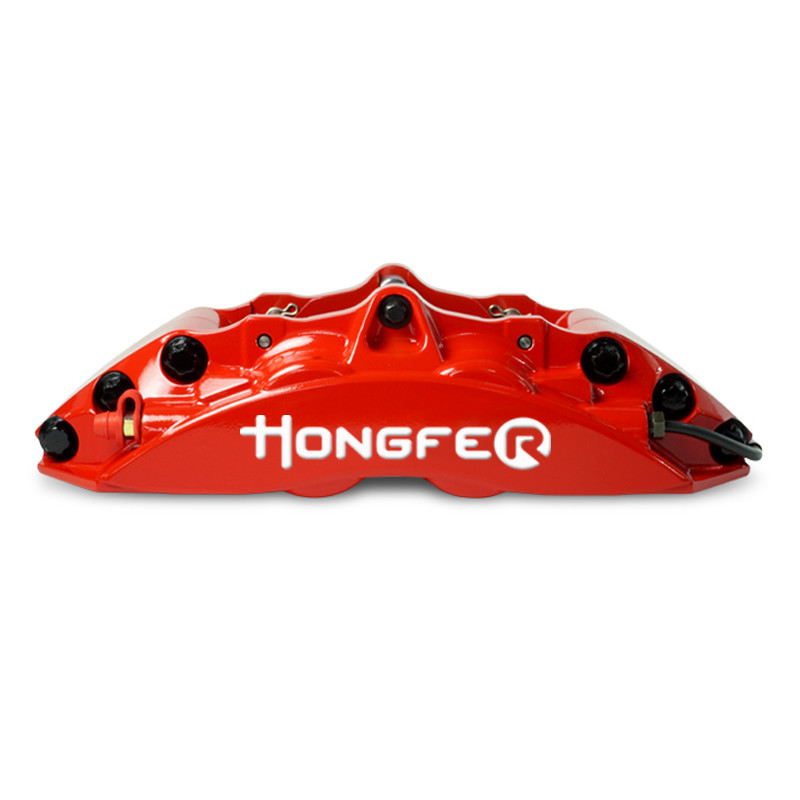

產品名稱 | BRF4P 新大對4活塞鍛造卡鉗 |
產品型號 | BRF4P New Large 4 Piston Forged Caliper |
材質 | Caliper Material:Aluminum Alloy Forged |
規格 | ●Piston size:Ø33.96mm*4;Ø38.18mm*2+Ø42.85mm*2 |
簡介 | Technical Specification: ●Disc Diameter/Thickness:Ø330/T24~Ø355/T24;(T22~T26mm) ●Pad Family:HF4BP 131.8mmx66.95mm xThickness15mm(with shim) ●Pad Depth:51.2mm |
檔案下載 |
詳細介紹
產品:煞車卡鉗家族(BRAKE CALIPERS Family)
①缸體為2件式設計(Two piece),材質為鋁合金鍛造(Forged Aluminum Alloy Body)。
②除非特別指示外,均為輻射式裝配設計(Radial mount fixings are standard unless indicated otherwise)。
③除非特別指示外,均為大小異徑活塞設計(Differential pistons),活塞材質分為三種:a.鋁合金。b.鋁合金本體+鈦襯墊(Aluminum Alloy & Titanium piston inserts)。c.不銹鋼(Stainless steel)。
④除非特別指示外,均有外防塵圈(Dust Seals,Boots)及耐高溫油封圈設計(High Temperature Seals)。
⑤缸體之表面處理-硬質陽極處理及硬質陽極處理後做特殊烤漆處理(有多種顏色做選擇)(Hard Anodized & Advanced Paint Finish)。
⑥可選配活塞防回踢彈簧(Anti-Knockback Springs)。
●煞車卡鉗之裝配位置說明(實車狀態)
①前置(LEADING)-表示以前進方向正視時,在輪軸之前方(左側),小徑活塞在上方,放氣螺絲也在上方。
②後置(TRAILING) -表示以前進方向正視時,在輪軸之後方(右側),小徑活塞在下方,放氣螺絲在上方處。
●煞車卡鉗之油封圈之更換(過高溫度時)
①量測外缸體Logo處之溫度
②溫度在每一次有達
③溫度斷斷續續在
④如果重踩煞車後,盡可能停駛降低均熱溫度,但不要把腳置放於煞車踏板上,如此會導致卡鉗之溫度升高。
●重要保安特性相關測試:(社內規格)
⒜氣密性試驗(低壓洩漏、真空壓洩漏、高壓洩漏)。
⒝低壓作動試驗。
⒞低溫、常溫、高溫作動耐久試驗。
⒟高液壓作動耐久強度試驗(常溫狀態,煞車片為新品、半摩耗、全摩耗狀態)。
⒠耐壓強度試驗(含破壞強度試驗)。
⒡冷熱溫度循環試驗。
⒢耐候性及耐蝕性之塩水噴霧試驗。
⒣動態作動試驗及振動試驗。
